HIACE貨車改裝DIY(4)橫桿|車泊 |車宿 |打造露營車

前排橫桿改往上移後,空間瞬間變大許多

本文要介紹HIACE貨前後車橫桿改造。當要把HIACE貨車改裝成露營車時,優先考慮改裝的就是前方的橫桿。因貨車原本的橫桿的位置,會阻礙從駕駛座、副駕駛座到後方的動線,尤其是停好車後,從前方直接移到後方車廂活動是比較理想且方便,特別是下大雨要出入,或是四周都停滿車,若大家入睡了,還一直開關車門,勢必會引起不必要的關愛眼神或麻煩。

有時可能到熱門景點,可能也只是要短暫停留休息或拿東西,每次都要開門關門,也會引來旁人的留意。

改裝後的橫桿,可自由出入前後空間。

因為貨車驗車時,橫桿要在才能成功驗車,所以我們把它往上移,驗車時往下扳到肩膀高度的位置即可。既可以自由出入前後空間,也解決驗車的問題。

當把橫桿往上移時,橫桿的兩端必須截掉,截掉後要怎麼銜接呢?我們去量它的口徑,發現它的直徑剛好跟水管的六分管接近(大概2.5cm),所以可以準備4個六分水管的彎頭來銜接,左右各兩個。

用砂輪機把橫桿切開,選擇切開的位置是取決於橫桿上移的最高點是要頂到哪個位置,因為車廂不是正立方,車頂也不是完全水平的,能頂越高,從駕駛艙出入後艙就更方便。

需先用砂輪機將橫桿切掉卸下
需先用砂輪機將橫桿切掉卸下
需先用砂輪機將橫桿切掉卸下

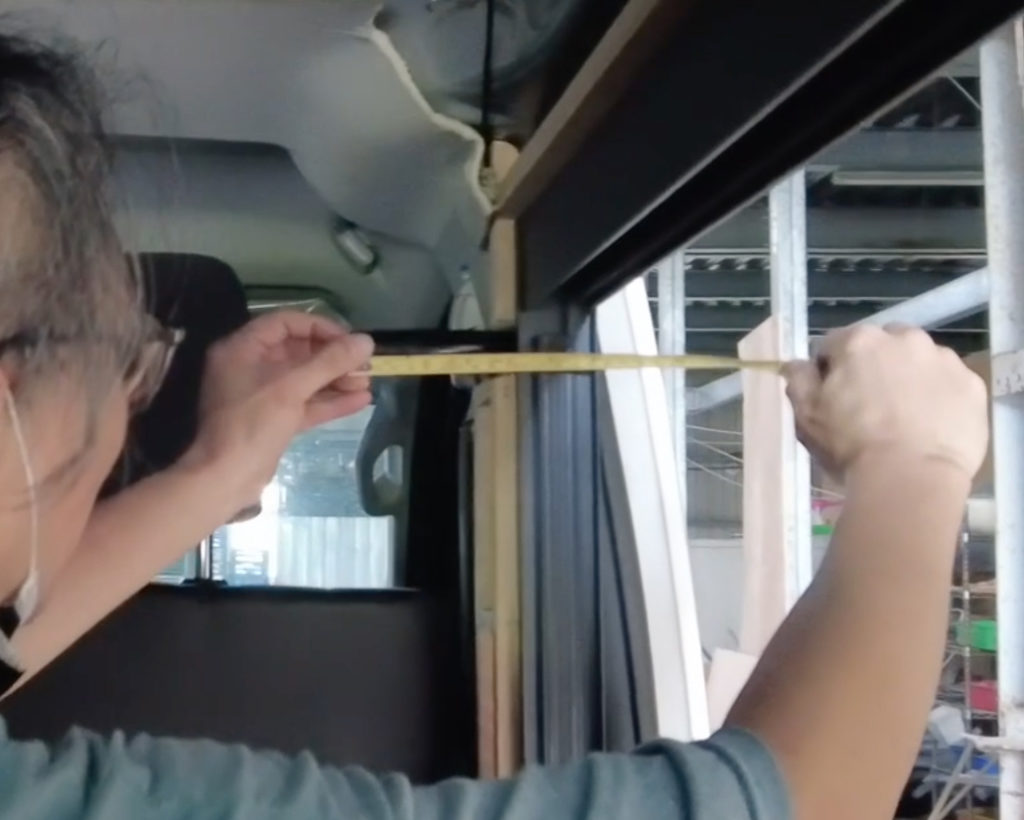

切掉的位置要事先量好,不要切太靠邊

橫桿切掉後要留一個縫,塞一個銜接管。如果切的太裡面(太靠邊),頂到的高度就會拉不高。

所以我們會選擇切出來一點,大概是照片中圖示的位置。

切掉的位置要事先量好,不要切太靠邊

當橫桿轉上去的時候可以頂到比較高的位置。

切掉的位置要事先量好,不要切太靠邊

橫桿切掉後的長度是較長的,因為要加銜接管(彎頭的厚度與緩衝長度),所以要再裁短一截。(尺寸見最下方文末)

切下的橫桿

銜接管的彎管都是使用六分管,中間直的那一小段可以用水管或鐵管,若用鐵管口徑最好略小於六分管,彎頭的內徑2.6 cm,直立用的鐵管若口徑太剛好的話,就需要輕輕慢慢鎚進彎頭裡,太用力的話,彎頭會破裂,也可以在彎頭端用噴燈稍微烤軟一下,然後再將鐵管塞進彎頭裡。

實際量它的尺寸

或是直接使用六分的PVC水管,就一定可以套得進去彎頭。

銜接管可使用六分管的彎管
中間那截接彎管的短管也可以直接用六分管代替鐵桿

六分水管與上下彎頭可以用水管膠來黏。橫桿要套進彎頭時,彎頭端可以用噴燈稍微烤軟一下,讓橫桿的鐵桿比較容易塞進彎頭裡,也可以用木槌或橡膠槌輕輕慢慢敲進彎頭裡,太用力的話彎頭會破裂。

用六分彎管銜接後再噴成黑漆
套上彎管前可稍微用噴燈烤一下比較好套上去
套上彎管前可稍微用噴燈烤一下比較好套上去

因為橫桿是黑色的,銜接管及彎頭可以用噴漆再噴成黑色。

如果用水管的話,水管和彎頭的光滑面較為明顯,建議可用砂紙稍微磨一磨後,再去噴漆,這樣漆比較不會掉。

當然如果考究一點,還可以加硬化劑,讓它跟烤漆一樣美觀。

銜接管及彎頭可以用噴漆再噴成黑色

先將左右直立彎頭與橫桿結合固定好,可以黏死也可以鑽孔後以螺絲固定,這樣以後要拆卸比較容易。
你可以先組好ㄇ字型再去安裝回原來位置,如果要黏死的話,最好先拿去車上合一下尺寸再黏死組成ㄇ字型。若是要用螺絲固定,可以拿去車上合好尺寸套好管,邊組合邊鑽孔鎖上螺絲。

將組裝好的橫桿(變ㄇ字型)拿上車去裝回原來的位置

將組裝好的橫桿(變ㄇ字型)拿上車去裝回原來的位置。裝在左右原本截切留存的那端。可以用電動起子,直接鎖自攻螺絲把它固定,或者鑽孔後鎖上螺絲。

將組裝好的橫桿(變ㄇ字型)拿上車去裝回原來的位置
將組裝好的橫桿(變ㄇ字型)拿上車去裝回原來的位置
將組裝好的橫桿(變ㄇ字型)拿上車去裝回原來的位置
可以用電動起子,直接鎖自攻螺絲把它固定,或者鑽孔後鎖上螺絲。
可以用電動起子,直接鎖自攻螺絲把它固定,或者鑽孔後鎖上螺絲。

完工圖如下。

完工圖

出去車泊車宿時,停好車後,即使要進出前後空間,也不需要開關車門才能出入,方便許多,也符合低調車泊的原則。

臨時要拿東西或要裝排風扇,不用再開門關門,直接從車廂到前座即可。
臨時要拿東西或要裝排風扇,不用再開門關門,直接從車廂到前座即可。

橫桿往上移後,還可以掛窗簾,提供隱私。

當要短暫停泊,煮食、或想要小憩一下,就可以拉上窗簾,路人完全看不到裡面。

橫桿往上移後,還可以掛窗簾,提供隱私。
即使在車內煮食,路人也毫無所悉。

後方的橫桿也是一樣的原理製作,除了原始玻璃中間的橫桿外,利用四分管的三通管往上銜接再做一個橫桿。

後方的橫桿
後方橫桿使用三通管

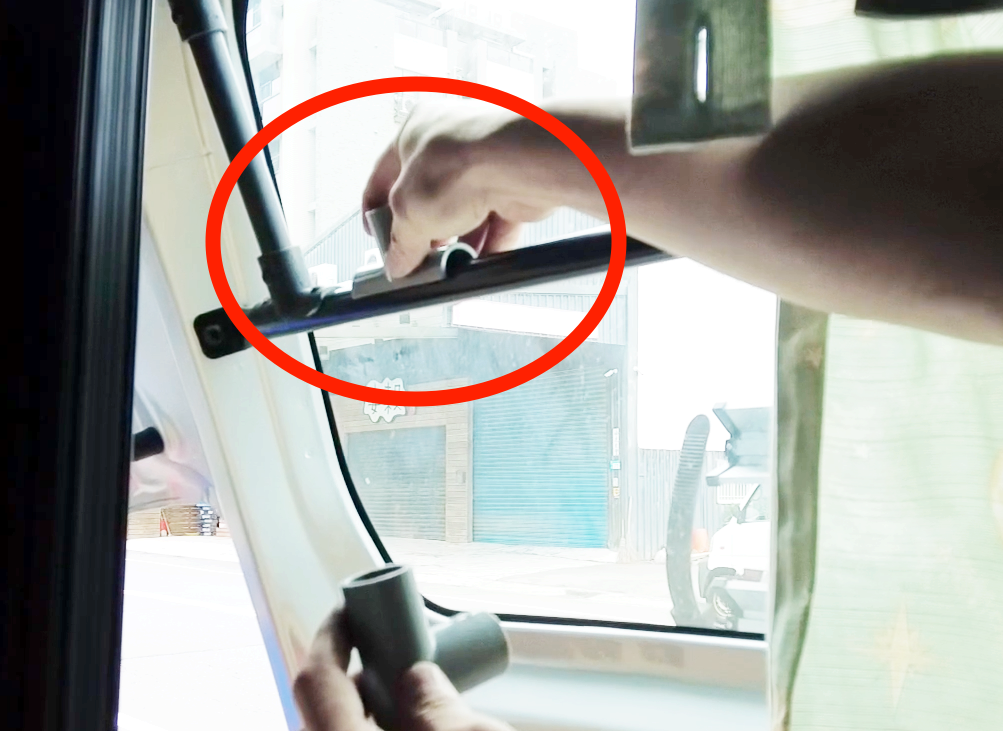

把三通管削掉下方,稍微磨一下削掉的邊角,再騎在原本的橫桿上。其他銜接管的製作細節,與前面的橫桿一樣。

把三通管削掉下方,稍微磨一下削掉的邊角,再騎在原本的橫桿上。

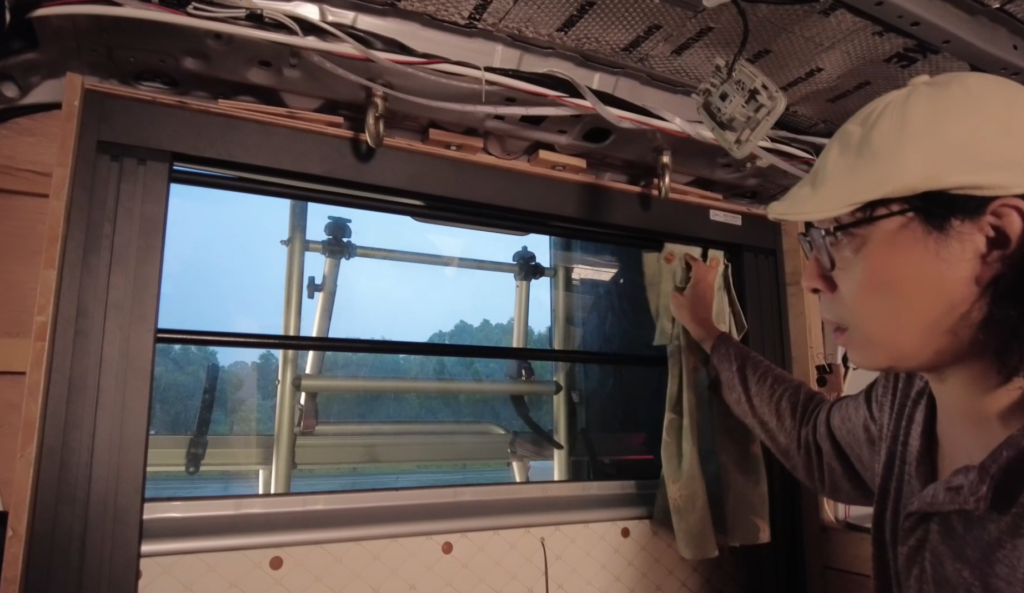

架好橫桿,鎖緊固定後,就可以掛窗簾了。

完成後可以掛窗簾
完成後可以掛窗簾

要驗車時,前方橫桿只需稍微鬆開螺絲,即可將它鬆動,向下扳到原本橫桿的位置高度即可過關。

(111年10月底剛至監理站完成驗車)

前方橫桿只需稍微鬆開螺絲,即可將它鬆動
前方橫桿只需稍微鬆開螺絲,即可將它鬆動

橫桿尺寸:TOYOTA HIACE豐田新海師車款限定

前桿:居中截掉137cm橫桿,再截掉9cm,剩餘128cm,另外準備同6分PVC水管一樣粗的15公分長的鐵管(或六分PVC水管)2支,六分彎頭4只。

後桿:另外準備同4分PVC水管一樣粗的125公分鐵管1支,18公分鐵管2支,四分彎頭2只,四分三通管2只。
